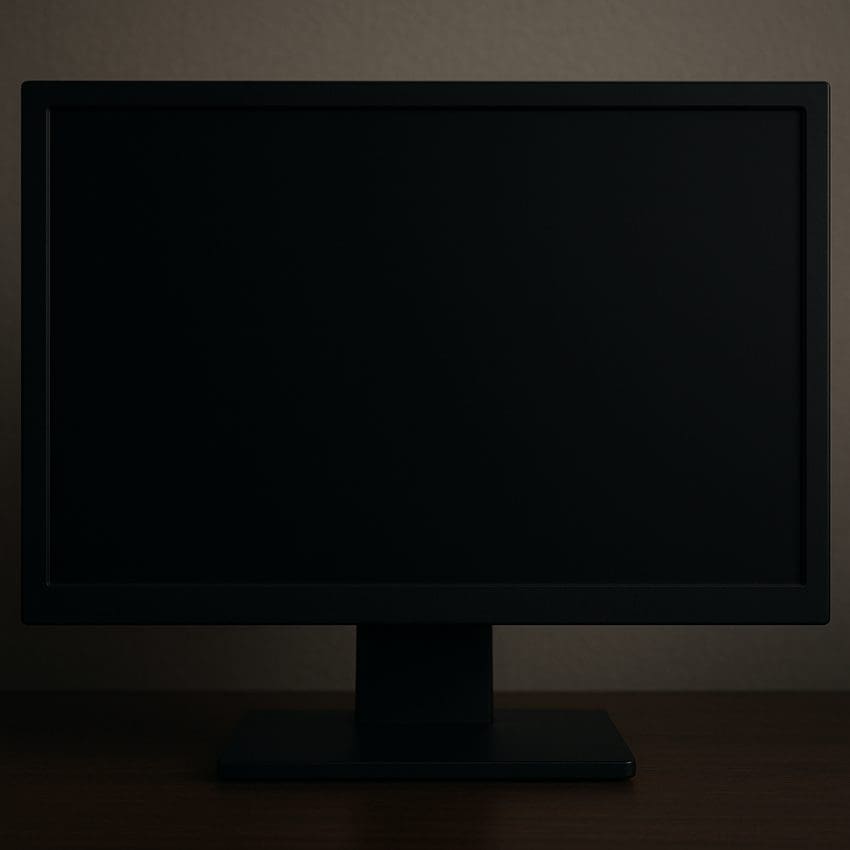

Brak obrazu na ekranie pomimo świecących się diod to częsty problem zgłaszany w serwisach RTV i komputerowych. W wielu przypadkach pozornie prosta usterka może kryć za sobą złożone uszkodzenia komponentów elektronicznych lub błędy konfiguracyjne. Poniższy artykuł przedstawia możliwe przyczyny, metody diagnostyki oraz wskazówki, jak skutecznie przywrócić urządzenie do działania.
Przyczyny techniczne usterek
W pierwszym etapie analizy warto skupić się na najczęściej spotykanych defektach związanych z brakiem obrazu. Poniżej wymieniono kilka kluczowych elementów, które mogą być odpowiedzialne za problem:
- zasilacz – niestabilne napięcia lub całkowity brak zasilania dla sekcji wideo;
- płyta główna – uszkodzone ścieżki drukowane, wady lutownicze lub awarie układów sterujących;
- kondensatory – przepuchnięte lub wyciekające kondensatory często prowadzą do utraty efektywnego filtrowania napięć;
- taśma sygnałowa – przerwana lub poluzowana taśma łącząca płytę główną z matrycą ekranową;
- uszkodzenia układów scalonych (np. procesora graficznego, pamięci VRAM).
W niektórych modelach monitorów i telewizorów spotyka się także defekty mechaniczne modułów podświetlenia, które wizualnie objawiają się ciemnym ekranem pomimo aktywnego sygnału wideo.
Etapy diagnozy i procesu serwisowego
Każdy serwisant powinien stosować uporządkowany schemat postępowania, by szybko zidentyfikować źródło usterki. Poniższa lista przedstawia rekomendowane kroki diagnostyczne:
- Weryfikacja kompatybilność napięć na złączu zasilania oraz test podstawowych linii 5V, 12V i 3,3V;
- Sprawdzenie obecności sygnałów zegarowych i logicznych przy pomocy oscyloskopu;
- Oględziny wzrokowe płyty głównej w poszukiwaniu uszkodzonych elementów i słabych lutów;
- Testowanie układu graficznego za pomocą dedykowanego oprogramowania testującego (jeśli dostępne);
- Diagnoza ścieżek sygnałowych i pomiar rezystancji taśmy taśma sygnałowa między panelem a elektroniką główną;
- Sprawdzenie stanu kondensatorów oraz wymiana podejrzanych egzemplarzy na nowe o odpowiednich parametrach;
- Aktualizacja lub przywrócenie firmware, które może rozwiązać problemy z inicjalizacją matrycy.
Dopiero po przejściu wszystkich punktów można podjąć decyzję o ewentualnej wymianie droższych podzespołów lub odesłaniu sprzętu do bardziej zaawansowanego działu serwisu.
Najczęstsze problemy z sygnałem i wyświetlaniem
Brak obrazu nie zawsze musi oznaczać uszkodzenie elektroniki. Często za problem odpowiada niewłaściwe okablowanie lub ustawienia sprzętowe. Do typowych przyczyn zaliczamy:
- Uszkodzony kabel HDMI, DVI lub DisplayPort – należy sprawdzić inny przewód oraz inne wejście;
- Niewłaściwe źródło sygnału – monitor może być podłączony do innego portu niż ten aktywny;
- Wyłączone w menu serwisowym podświetlenie lub obniżona jasność do minimum;
- Błędy sterownika graficznego w systemie operacyjnym komputera;
- Niewłaściwa kalibracja lub ustawienia częstotliwości odświeżania.
Przy prostych modelach urządzeń warto skorzystać z wbudowanego panelu OSD, aby upewnić się, że ekran działa i reaguje na polecenia, nawet jeśli obraz nie jest wyświetlany prawidłowo.
Rozwiązania krok po kroku
- Podłącz monitor do alternatywnego źródła sygnału (np. laptopa) i sprawdź, czy reaguje;
- Skontroluj ustawienia BIOS/UEFI w komputerze – czy zintegrowana karta graficzna nie jest wyłączona;
- Zresetuj ustawienia monitora do wartości fabrycznych;
- Zaktualizuj sterowniki karty graficznej oraz oprogramowanie układowe monitora;
- W razie braku efektu wymień podejrzany przewód oraz przetestuj inne złącze.
Rola serwisowych narzędzi i profesjonalna weryfikacja
W warsztatach naprawczych wykorzystywane są specjalistyczne urządzenia, które przyspieszają diagnostykę i minimalizują ryzyko błędnych interpretacji symptomów. Do najważniejszych narzędzi należą:
- Oscyloskop – pozwala na analizę kształtu sygnałów cyfrowych i analogowych;
- Miernik ESR – umożliwia pomiar parametrów filtrujących kondensatorów;
- Tester taśm oraz kabli – weryfikacja ciągłości linii transmisyjnych;
- Programatory układów EEPROM – do odczytu i zapisu firmware ekranów;
- Symulatory paneli LCD – do testów samej elektroniki bez matrycy.
Dzięki połączeniu wiedzy technicznej z odpowiednimi narzędziami serwisant może precyzyjnie lokalizować defekty i minimalizować koszty naprawy, eliminując drogą prób i błędów wymianę komponentów, które w rzeczywistości działają poprawnie.
Dbanie o jakość i trwałość napraw
Odpowiednia analiza usterek oraz zastosowanie oryginalnych lub wysokiej jakości zamienników przekłada się na długotrwałą i niezawodną pracę urządzeń. Warto zwrócić uwagę na:
- Dobór kondensatorów wykonanych w technologii niskotemperaturowej, o podwyższonej wytrzymałości;
- Stosowanie taśm ekranowanych i wzmocnionych w miejscach najbardziej narażonych na zginanie;
- Regularną kalibrację i testy po naprawie, aby upewnić się, że ekran zachowuje parametry fabryczne;
- Zabezpieczenie płytki przed wilgocią i korozją przynajmniej przy wyższych klasach sprzętu przemysłowego;
- Dokumentowanie wszystkich działań serwisowych i protokołów pomiarowych.
Taki system pracy sprawia, że czas między kolejnymi zgłoszeniami u tych samych klientów znacząco się wydłuża, a opinie o warsztacie są pozytywnie wpływane przez skuteczność napraw.
